东南亚生产的G761电液伺服阀

              维修报告

一 、故障现象

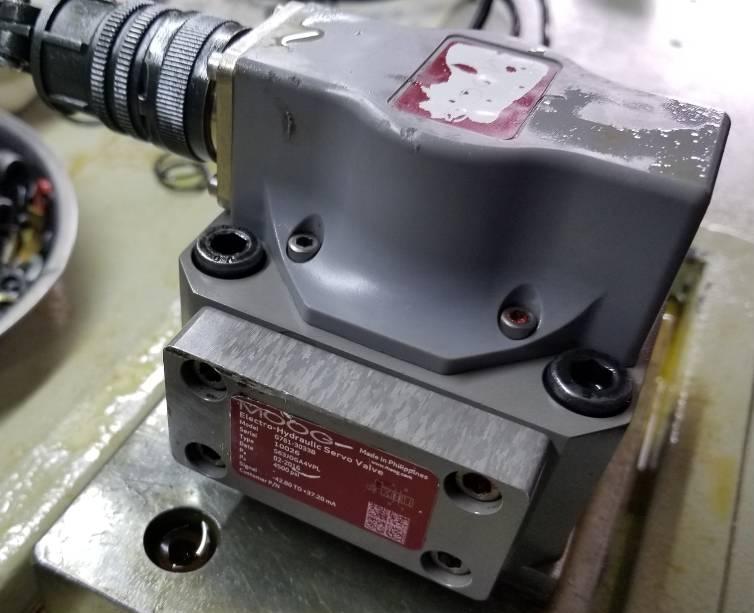

 最近我们公司收到越南某电厂从东南亚购买的三台G761-3033B电液伺阀，在专用测试台测试时，发现输入三角波信号时，编号10283，10026和10300无输出流量，并且先导阀漏油。我单位技术人员解体伺服阀，发现如下问题：

1、 阀芯阀套卡涩

2、弹簧管已经破裂，损坏。

3、喷嘴、过滤器堵塞，编号10283，10026节流孔丢失，编号10300丢失一侧节流孔。

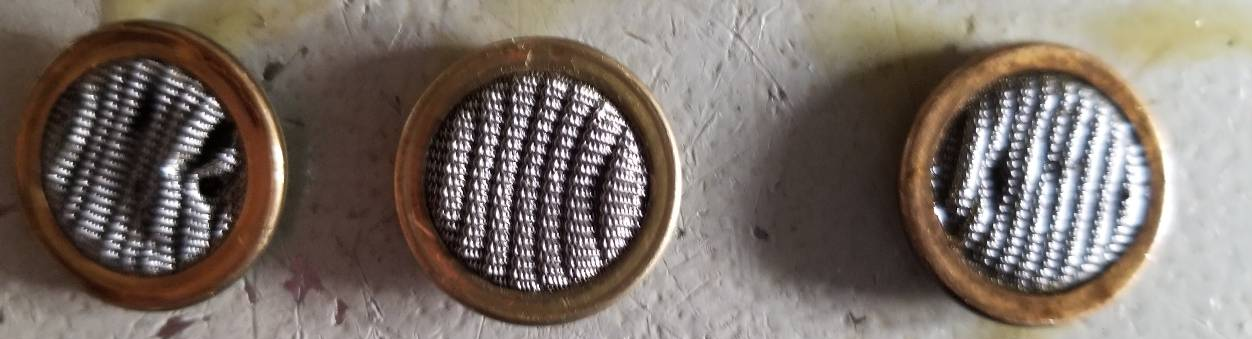

过滤器堵塞

4、节流孔座的材料不合规范,是由铸铜加工，按照我们以前MOOG的资料是由圆棒料车削加工， 其表面比较粗糙。这样与其配合的节流孔就很容易丢失。连挡片都是塑料的。

二、维修内容

为了保证尽快修复电液伺服阀，我们需要作如下工作：

1、 研磨阀套，更换阀芯

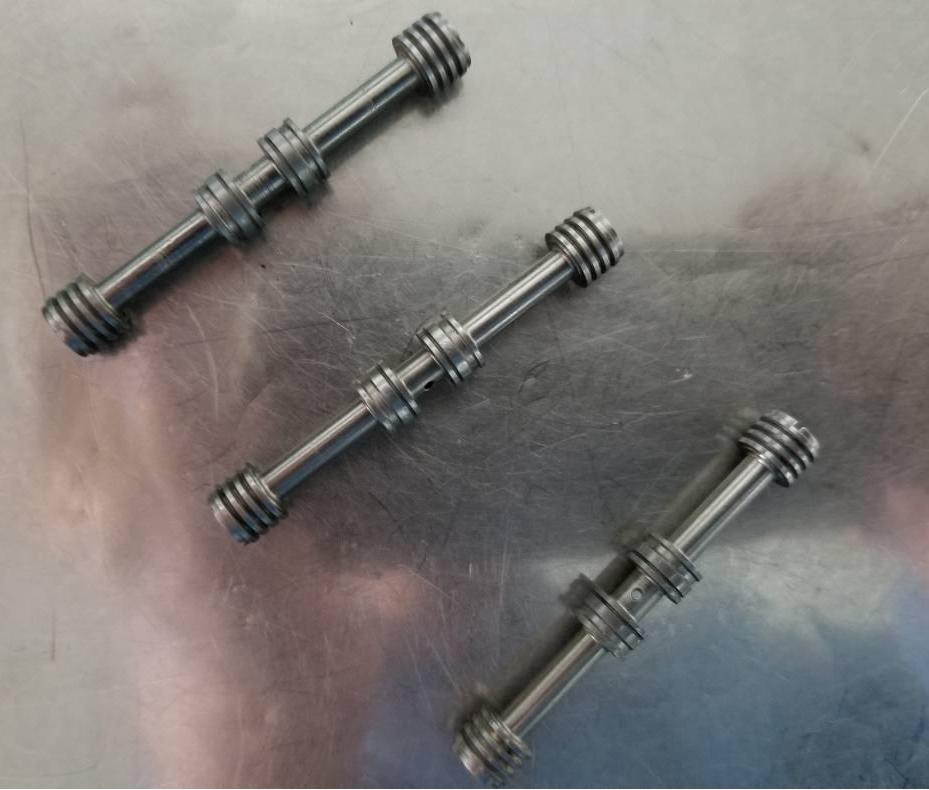

原来的阀芯

2、清洗喷嘴，重新加工节流孔

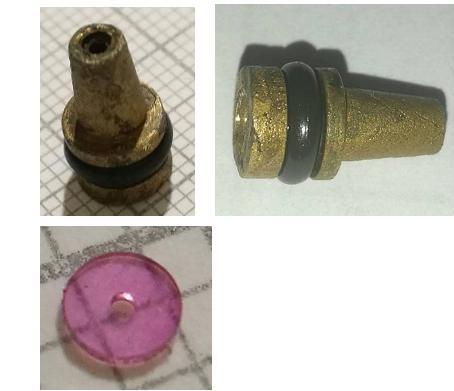

               原来的节流孔座

3、更换过滤器，密封

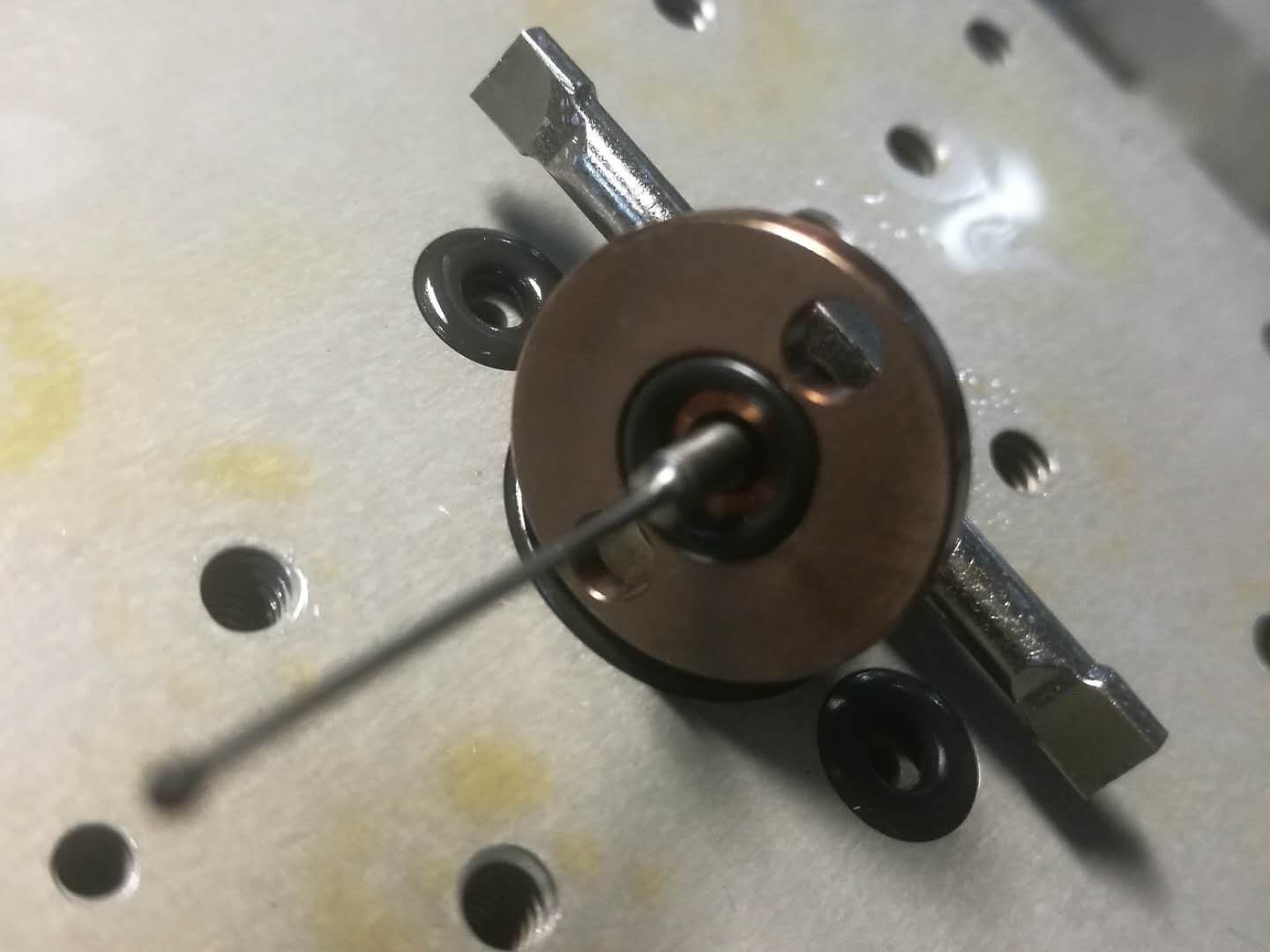

4、更换弹簧管组件 （含弹簧管，反馈杆和衔铁）

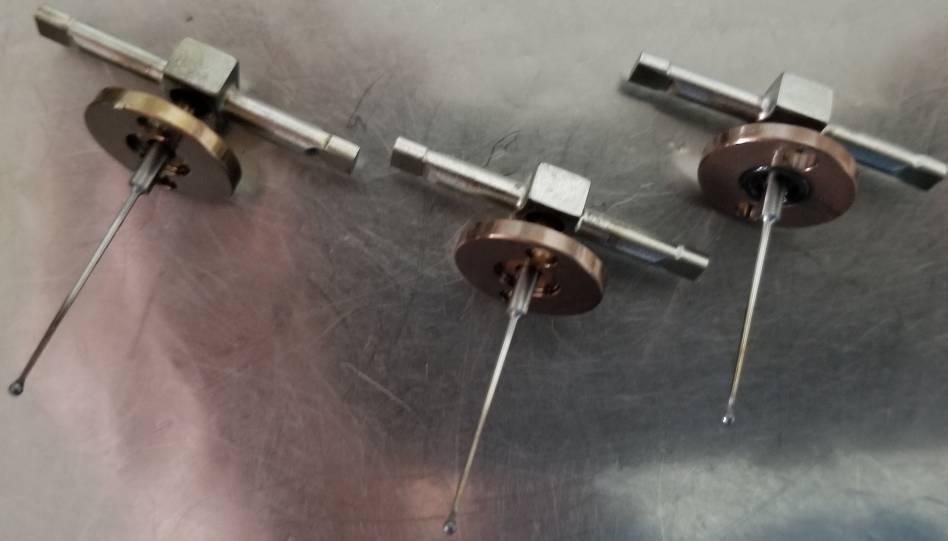

       原来的弹簧管组件

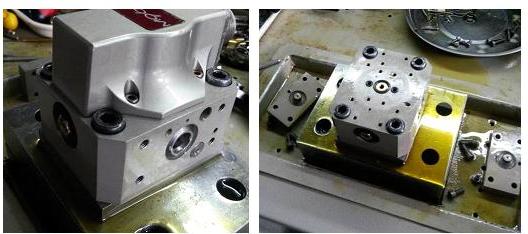

5、调试弹簧管组件一级座

6、调试整阀

将一级座安装在液压主阀上，根据电气接口输入电源、指令信号，校准整阀的零点、增益和反馈，在专用测试台上测试流量增益曲线。检测电液伺服阀的各项技术指标，包括零位、滞环、分辨率、流量增益和压力特性。

三、维修结果

    该三台电液伺服阀已经在越南电厂运行半年多，至今正常。
