电液伺服阀清洗、维修

                                   电厂跳闸电磁阀、伺服阀的故障分析

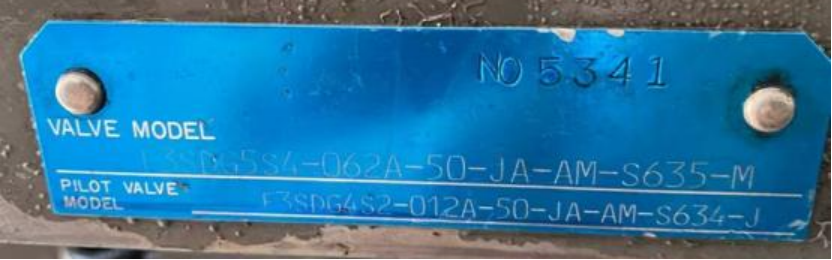

         最近我们单位维修电厂主跳闸阀,F3SDG5S4-062A-50-JA-AM-S635-M,编号5341。先导阀为F3SDG4S2-012A-50-JA-AM-S634-J,编号5935-3和5341-2。

         根据用户提供的故障现象,编号5935-3当电磁阀线圈通电时主阀不能正常工作。在电磁阀线圈断电的情况下,主阀也不能及时关闭。

         正常情况下,在电磁阀线圈没通电的情况下,主阀处在关闭状态。当电磁阀线圈通电流时主阀快速打开。

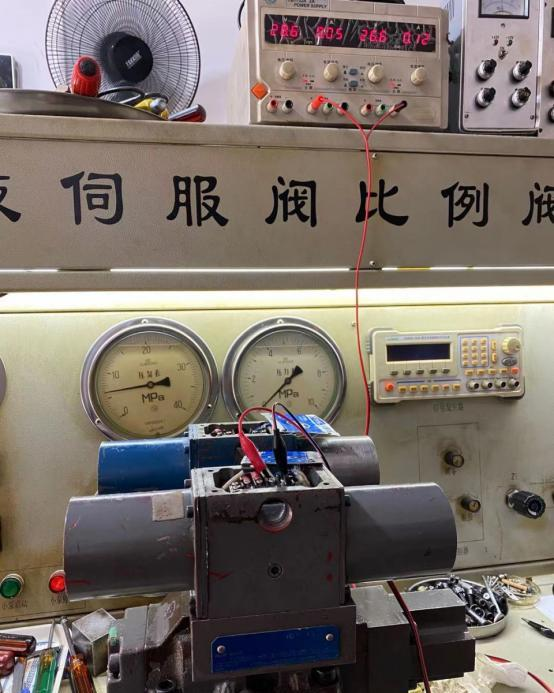

                                                     主阀测试

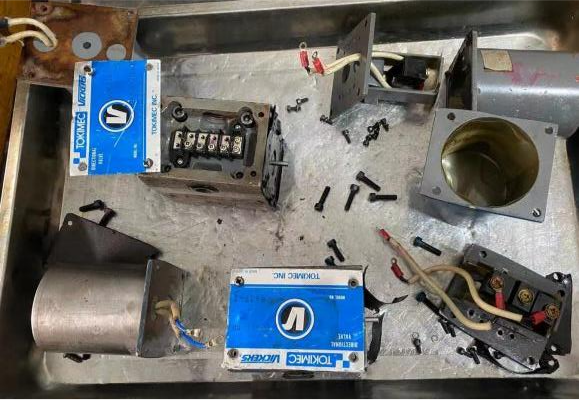

先导阀解体

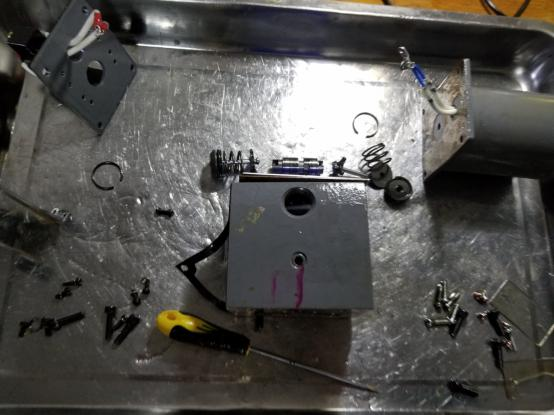

先导阀编号5341-2解体零件

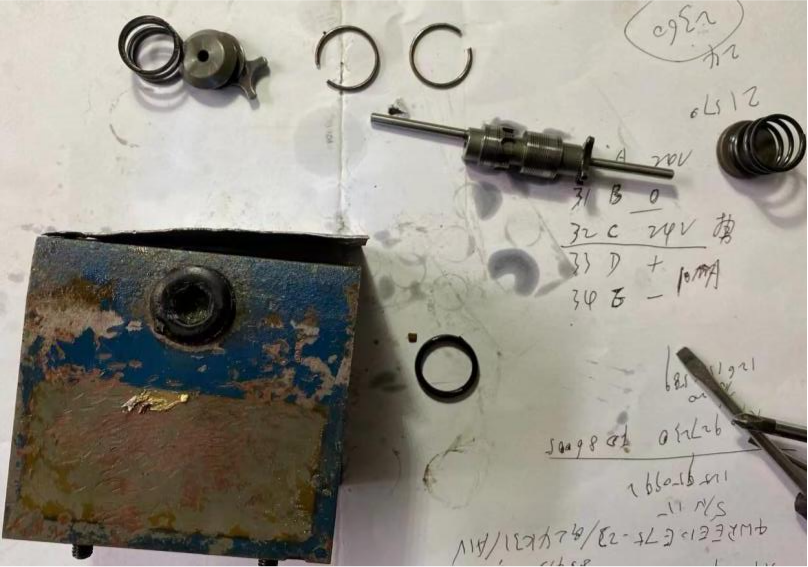

先导阀编号5935-3解体零件

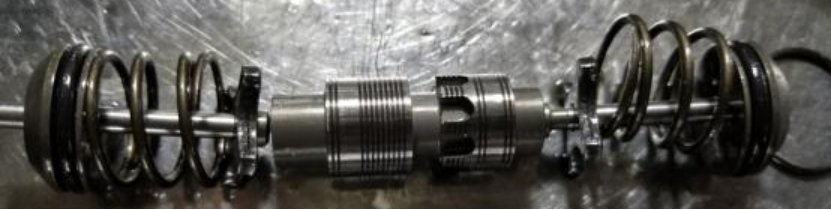

       发现先导阀的阀芯上有很多划痕,而且阀芯和阀套的配合间隙已经超过15微米,一般正常情况下其配合间隙为3-5微米。如果超出则将会造成污染物挤入阀芯和阀套之间,形成卡涩,就是工作时偶尔会出现失控现象的原因

      解决方法是阀芯上镀Cr,然后配磨,保证其配合间隙为3-5微米。

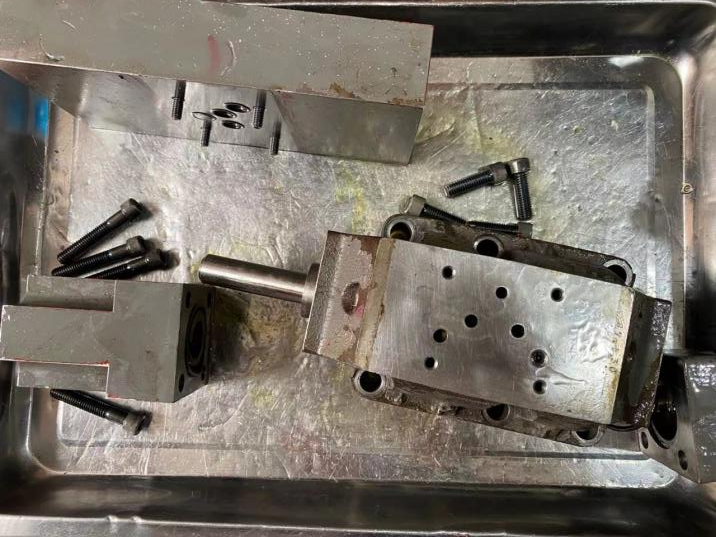

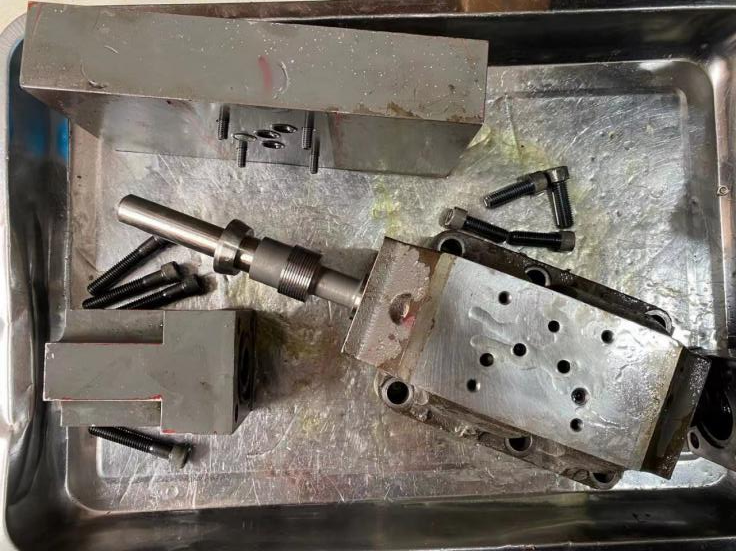

主阀解体零件图









         将阀芯阀体等零部件的清洗、去除毛刺、研磨,按照技术规范装配后在测试台上测试,线圈的输入电压从48V至110V,观察电磁阀动作是否正常,尤其在48V时观察有无任何异常现象。如正常,则可以出厂。
