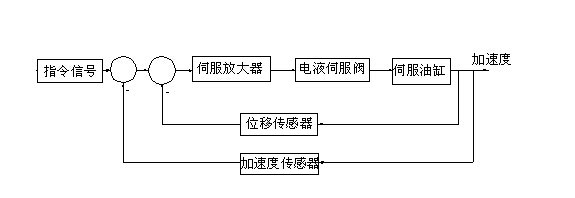

该系统为某建筑设计院设计制造的用于检测建筑结构和桥梁结构的惯性式电液伺服激震器，如图所示，当某一给定指令信号输入到伺服放大器时，伺服放大器输出电流信号至电液伺服阀，使其输出与电流成比例的流量，激震缸移动，通过位移传感器（LVDT）反馈，使激震缸移动到指定的位置。若指令信号为交变信号，激震缸的位移输出量也为交变量，其频率与指令信号相等。通过加速度计反馈整个系统为加速度控制系统。若指令信号的频率为一固定值，则输出的加速度振幅为恒定值，根据牛顿第二定律，系统的惯性力的振幅也为恒定值，达到激震的目的。
